در بسیاری از پروژههای ساختمانی، صنعتی و پارکینگی، طراحی سیستمهای مدیریت دود به انتخاب تجهیزات قدرتمند و دارای تاییدیههای استاندارد محدود میشود. تمرکز اصلی اغلب بر ظرفیت فن، کلاس حرارتی (مانند F300 یا F400) و دبی اسمی هواست. در حالی که تجربه پروژههای واقعی و تحلیل رفتار دود در سناریوهای آتشسوزی نشان میدهد جانمایی فن تخلیه دود نقشی بهمراتب تعیینکنندهتر از مشخصات اسمی فن در موفقیت یا شکست سیستم مدیریت دود ایفا میکند.
در این مقاله، بدون ورود به مباحث ابتدایی، به بررسی عمیق و مهندسی اثر جانمایی فنهای تخلیه دود بر عملکرد واقعی سیستمهای مدیریت دود میپردازیم؛ موضوعی که هنوز در بسیاری از پروژهها دستکم گرفته میشود.
راهنمای مطالعه:
چرا ظرفیت فن بهتنهایی معیار مناسبی برای ارزیابی سیستم مدیریت دود نیست؟
یکی از خطاهای رایج در طراحی سیستمهای مدیریت دود، فرض سادهانگارانهای است که ظرفیت بالاتر فن را معادل عملکرد بهتر سیستم میداند. این نگاه، بیشتر از بازار فروش تجهیزات نشأت میگیرد تا منطق مهندسی جریان سیال و رفتار دود.
در شرایط آتشسوزی:
دود رفتاری غیرخطی، ناپایدار و وابسته به دما دارد.
لایهبندی دود بهشدت تحت تأثیر هندسه فضا و محل مکش است.
مسیرهای کوتاه جریان (Short Circuit) میتوانند کل سیستم را بیاثر کنند.
در چنین شرایطی، حتی یک فن F300 با ظرفیت بالا، اگر در موقعیت نامناسب نصب شود، عملاً فقط هوای تمیز را جابهجا کرده و دود را در لایههای خطرناک فضا باقی میگذارد.
جانمایی فن و تأثیر آن بر مسیر حرکت دود
دود در محیط بسته همواره بهدنبال موارد زیر است :
کمترین مقاومت
کوتاهترین مسیر
اختلاف فشار مؤثر
جانمایی فن تخلیه دود اگر بدون درک این منطق انجام شود، باعث ایجاد مسیرهای ناخواستهای میشود که بهجای تخلیه دود، آن را در فضا پخش میکند.
جانمایی نادرست پیامدهایی دارد از جمله :
مکش هوا از نواحی بدون دود
بازگشت دود به محدودههای تخلیهشده
افزایش دمای موضعی اطراف سقف
کاهش دید و افزایش خطر برای افراد محبوس
اثر جانمایی فن بر لایهبندی دود (Smoke Stratification)
یکی از اهداف اصلی سیستم مدیریت دود، کنترل لایه دود و حفظ لایه قابل تنفس در ارتفاع پایینتر است. جانمایی فن تخلیه دود مستقیماً روی این لایهبندی اثر میگذارد.
اگر فن:
بیش از حد پایین نصب شود → لایه دود شکسته میشود.
بیش از حد دور از کانون آتش باشد → تخلیه مؤثر انجام نمیشود.
در مسیر جریان طبیعی دود قرار نگیرد → راندمان سیستم افت میکند.
در بسیاری از پروژههای بررسیشده، مشکل نه در انتخاب فن، بلکه در عدم تطابق محل نصب با رفتار طبیعی دود بوده است.

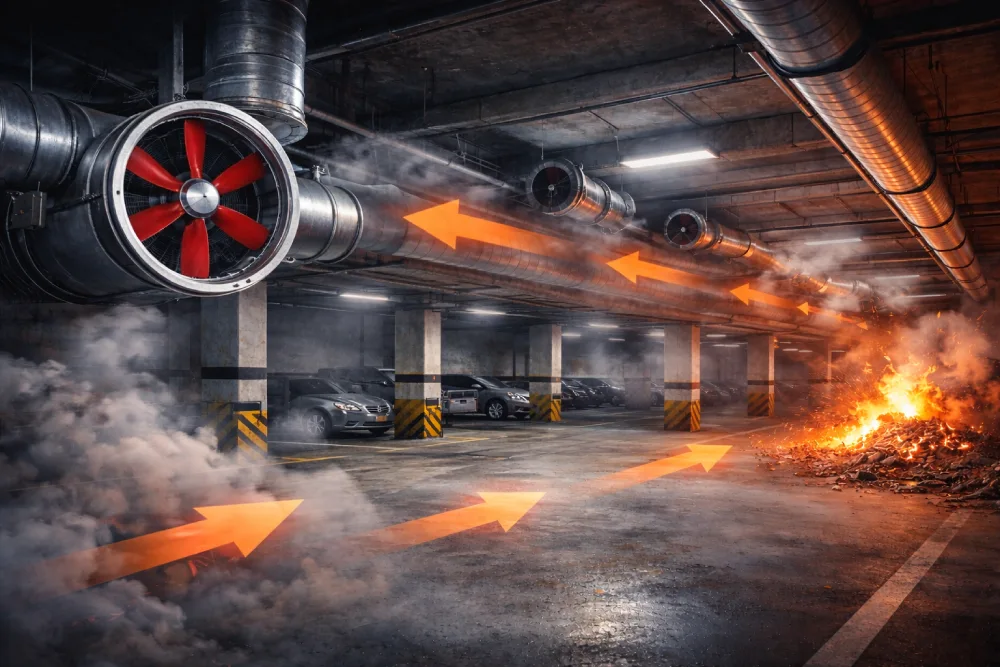

جانمایی فن تخلیه دود در پارکینگهای طبقاتی
پارکینگهای طبقاتی بهدلیل:
ارتفاع محدود
وجود رمپها
موانع سازهای
ترکیب سیستمهای جت فن و اگزاست
جزو پیچیدهترین فضاها از نظر مدیریت دود هستند.
در این فضاها:
جانمایی فن تخلیه دود باید هماهنگ با الگوی رانش جت فنها باشد.
فاصله فن تا پرده دود (در صورت وجود) اهمیت حیاتی دارد.
نصب فن در نزدیکی رمپها میتواند باعث برگشت دود شود.
جانمایی فن در آتریومها و فضاهای با ارتفاع زیاد
آتریومها از نظر مدیریت دود، رفتاری کاملاً متفاوت با پارکینگها دارند. در این فضاها:
دود بهسرعت به سمت بالا حرکت میکند.
اختلاف دمای شدید ایجاد میشود.
فشارهای حرارتی نقش غالب دارند.
در چنین شرایطی:
جانمایی فن در تراز نامناسب میتواند باعث مکش هوای خنک بهجای دود داغ شود.
فاصله افقی فن تا مرکز تجمع دود اهمیت دارد.
هماهنگی با پرده دود آتش نقش کلیدی در کنترل حجم دود دارد.
برای مطالعه بیشتر در سیستم تهویه دود آتریوم مقاله “آتریوم و سیستمهای تخلیه دود آن” را مطالع فرمایید.
رابطه جانمایی فن با عملکرد واقعی فنهای F300
فنهای F300 بهعنوان قلب سیستمهای مدیریت دود شناخته میشوند، اما عملکرد آنها بهشدت وابسته به شرایط نصب است.
نکات مهم:
دمای واقعی هوای ورودی به فن تابع جانمایی است.
مکش مستقیم از ناحیه آتش میتواند بار حرارتی بیش از طراحی ایجاد کند.
مسیر برگشت هوا میتواند باعث افزایش دمای تجمعی شود.
در بسیاری از Fail شدنهای میدانی فنهای F300، مشکل نه کیفیت فن، بلکه جانمایی نادرست و طراحی غلط مسیر جریان بوده است.
خطاهای رایج مهندسی در پروژههای مدیریت دود
بررسی پروژههای اجراشده نشان میدهد برخی خطاها بهصورت سیستماتیک تکرار میشوند:
انتخاب محل نصب صرفاً بر اساس سهولت اجرا
بیتوجهی به تعامل فن با پرده دود
عدم شبیهسازی جریان دود قبل از اجرا
استفاده از نقشههای تیپ بدون تطبیق با پروژه
جانمایی فن بدون درنظر گرفتن سناریوی آتش واقعی
این خطاها اغلب باعث میشوند سیستم مدیریت دود فقط در زمان تست، قابل قبول باشد؛ اما در شرایط واقعی آتشسوزی عملکرد مؤثری نداشته باشد.
تأثیر جانمایی صحیح فن بر کاهش هزینه پروژه
برخلاف تصور رایج، جانمایی مهندسیشده فن تخلیه دود میتواند:
تعداد فنهای موردنیاز را کاهش دهد.
توان الکتریکی مصرفی را کم کند.
نیاز به تجهیزات جانبی را کمتر کند.
احتمال تأیید آتشنشانی را افزایش دهد.
در واقع، جانمایی صحیح یک ابزار بهینهسازی اقتصادی نیز محسوب میشود، نه فقط یک الزام فنی.
جمع بندی
در سیستمهای مدیریت دود، فن باکیفیت یک پیشنیاز است، اما شرط کافی نیست. تجربه پروژههای واقعی نشان میدهد:
فن خوب بدون جانمایی درست، فقط یک تجهیز گرانقیمت است.
طراحی موفق سیستم مدیریت دود، نیازمند درک عمیق از رفتار دود، هندسه فضا، تعامل تجهیزات و جانمایی هوشمندانه فنهاست؛ موضوعی که باید بیش از پیش در پروژههای ساختمانی و صنعتی مورد توجه قرار گیرد.
