دستگاه هواساز (Air Handling Unit – AHU) یکی از تجهیزات کلیدی و اصلی در سیستمهای تهویه مطبوع (HVAC) است که نقش اساسی در بهبود کیفیت هوای داخلی (IAQ) و کنترل شرایط محیطی ایفا میکند. این دستگاه با تنظیم دما، رطوبت و پاکسازی هوا، محیطی مطلوب برای کاربردهای مختلف صنعتی، تجاری و مسکونی فراهم میکند.
در صنایعی مانند داروسازی، الکترونیک، و اتاقهای تمیز (Clean Rooms)، دستگاه هواساز نهتنها بر کیفیت محصولات بلکه بر ایمنی و بهرهوری تأثیر میگذارد. این مقاله به بررسی اجزای ساختاری، عملکرد، و محاسبات مهندسی دستگاه هواساز میپردازد.
ساختار و اجزای اصلی دستگاه هواساز
دستگاه هواساز شامل بخشهای متنوعی است که هرکدام عملکرد مشخصی برای تنظیم دما، رطوبت، و کیفیت هوا دارند. این بخشها با طراحی مهندسی دقیق، هماهنگ عمل میکنند. در ادامه، اجزای اصلی بهتفصیل بررسی میشوند:
- فیلترها:
- پیشفیلترها:
این فیلترها در دستگاه هواساز ذرات بزرگ مانند گردوغبار، خاک، و موهای حیوانات را حذف میکنند. استفاده از پیشفیلتر نهتنها به افزایش طول عمر سایر فیلترهای دستگاه هواساز کمک میکند بلکه بهرهوری انرژی را نیز بهبود میبخشد. پیشفیلترها معمولاً از مواد فیبری یا فلزی ساخته میشوند. - فیلترهای هپا (HEPA):
این فیلترها با راندمانی بیش از ۹۹.۹۷%، ذرات میکروسکوپی را حذف میکنند. استفاده از فیلتر هپا در بیمارستانها و اتاقهای تمیز (Clean Rooms) ضروری است. استانداردهای بینالمللی نظیر EN1822 برای ارزیابی عملکرد این فیلترها استفاده میشوند. - فیلترهای کربن فعال:
برای حذف بوهای نامطبوع، گازهای شیمیایی مضر، و ترکیبات آلی فرار (VOC) از فیلترهای کربن فعال استفاده میشود. این فیلترها در محیطهایی مانند صنایع غذایی و شیمیایی اهمیت ویژهای دارند.
- کویلها: تبادلکنندههای حرارتی
- کویل گرمایشی:
با استفاده از بخار، آب داغ، یا انرژی الکتریکی، گرمای موردنیاز برای تنظیم دمای محیط را فراهم میکند. طراحی کویلهای گرمایشی شامل لولههای فلزی با هدایت حرارتی بالا (معمولاً مس یا آلومینیوم) است. - کویل سرمایشی:
با استفاده از آب سرد یا مبرد، دمای هوا را کاهش میدهد. این کویلها اغلب در سیستمهای بزرگ به کار میروند و میتوانند همراه با فنها برای افزایش نرخ انتقال حرارت استفاده شوند.
کویلها معمولاً بهصورت Finned Tube طراحی میشوند تا سطح تماس افزایش یافته و تبادل حرارتی بهینه شود. تعداد پرهها (Fins) و ضخامت آنها به شرایط محیطی بستگی دارد.
- رطوبتزن و رطوبتگیر: تنظیم رطوبت محیط
- رطوبتزنها:
این واحدها با پاشش آب یا بخار، رطوبت هوا را افزایش میدهند. سیستمهای رطوبتزن معمولاً در محیطهایی مانند سالنهای تولید محصولات چوبی و کاغذی استفاده میشوند. - رطوبتگیرها:
با کاهش سطح رطوبت هوا، از مشکلاتی مانند رشد قارچ و زنگزدگی جلوگیری میکنند. مواد جاذب رطوبت (مانند سیلیکا ژل) یا کویلهای خنککننده در این بخش کاربرد دارند.
- فنها و دمندهها: محرک جریان هوا
فنها، جریان هوا را از طریق فیلترها و کویلها به گردش درمیآورند. انواع مختلف فنها شامل موارد زیر است:
- فن محوری (Axial Fan):

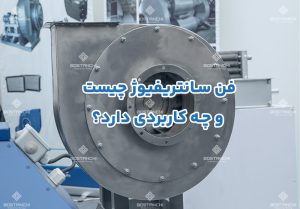

مناسب برای جریانهای هوا با سرعت بالا و فشار کم. - فن گریز از مرکز (Centrifugal Fan):
مناسب برای جریانهای فشار بالا. این فنها در بسیاری از دستگاههای هواساز صنعتی به دلیل توانایی بالای در تولید فشار استفاده میشوند. - کاهش نویز در طراحی:
طراحی پرههای فن با الگوریتمهای پیشرفته کامپیوتری (CFD) کمک میکند تا نویز و ارتعاش کاهش یابد و بازده عملکردی افزایش یابد.
عملکرد و اصول کاری دستگاه هواساز
عملکرد دستگاه هواساز ترکیبی از فرآیندهای مکانیکی، حرارتی و کنترلی است که به بهینهسازی شرایط هوای محیط منجر میشود. در این بخش، اصول کاری را از منظر علمی و مهندسی بررسی میکند.
- مکانیزم توزیع هوا
- دستگاه هواساز با استفاده از فنها، هوا را از محیط خارجی یا داخلی مکش کرده و پس از عبور از فیلترها و کویلها، به فضاهای مختلف توزیع میکند.
- برای حفظ یکنواختی توزیع، از کانالهای هوای عایقشده استفاده میشود که هدررفت انرژی را به حداقل میرسانند.
- فرآیند کنترل دما
- گرمایش:
در زمستان، آب گرم یا بخار از بویلر به کویلهای گرمایشی منتقل شده و هوای عبوری از روی کویل گرم میشود. - سرمایش:
در تابستان، آب سرد از چیلر به کویلهای سرمایشی ارسال میشود تا دمای هوا کاهش یابد. - کنترل دما با سنسورهای پیشرفته:
سنسورهای دما در ورودی و خروجی کویلها قرار دارند و با سیستمهای BMS (Building Management System) دادهها را پردازش کرده و بهینهترین شرایط را فراهم میکنند.
- کنترل رطوبت هوا
- تنظیم رطوبت نسبی بین ۴۰% تا ۶۰% در بسیاری از کاربردهای صنعتی ضروری است.
- رطوبتزنها و رطوبتگیرها بر اساس نیاز محیط فعال میشوند. مثلاً در فصل زمستان که رطوبت محیط کاهش مییابد، رطوبتزنها وارد عمل میشوند.
- کیفیت هوا و فیلتراسیون
- فیلترها با حذف ذرات معلق، میکروبها، و گازهای مضر، نقش مهمی در بهبود کیفیت هوای داخلی دارند.
- دستگاههای پیشرفته با استفاده از فیلترهای چندمرحلهای (Multi-Stage Filters) کارایی بالاتری دارند.
- روشهای بهینهسازی مصرف انرژی در هواساز
- استفاده از موتورهای EC (Electronically Commutated) برای کاهش مصرف برق فنها.
- بازیافت انرژی از هوای خروجی با استفاده از مبدلهای حرارتی بازیافتی (Heat Recovery Units).
کاربردهای صنعتی دستگاه هواساز
صنایع پزشکی و داروسازی
دستگاه هواساز در تولید دارو و تجهیزات پزشکی برای حفظ شرایط ایزوله و کنترل آلودگی حیاتی است. اتاقهای تمیز با فیلتراسیون دقیق، آلایندهها را حذف میکنند.
صنایع غذایی
در تولید مواد غذایی، کنترل دما و رطوبت برای جلوگیری از رشد میکروارگانیسمها و حفظ کیفیت محصولات ضروری است.
صنایع الکترونیکی
تجهیزات الکترونیکی به شرایط محیطی دقیق نیاز دارند. دستگاه هواساز در جلوگیری از تجمع الکتریسیته ساکن و آسیب به قطعات حساس نقش مهمی دارد.
ساختمانهای تجاری و مسکونی پیشرفته
ساختمانهای هوشمند برای بهینهسازی مصرف انرژی و افزایش آسایش، از سیستمهای تهویه پیشرفته بهره میبرند.
محاسبات مهندسی مربوط به هواساز ها
ظرفیت هوادهی (CFM)
ظرفیت هوادهی به مقدار جریان هوای مورد نیاز (بر حسب فوت مکعب بر دقیقه) برای هر فضا بستگی دارد.
بار حرارتی و برودتی
محاسبه دقیق بار حرارتی (Heating Load) و برودتی (Cooling Load) بر اساس شرایط محیطی و ویژگیهای ساختمان انجام میشود.
انتخاب فیلتر
بر اساس میزان آلایندهها، نوع فیلتر با درجه MERV مناسب انتخاب میشود.
مزایا و محدودیتهای دستگاه هواساز
مزایای دستگاه هواساز
– بهبود کیفیت هوای داخلی (IAQ)
– صرفهجویی در مصرف انرژی از طریق کنترل دقیق شرایط محیطی
– قابلیت تنظیم برای محیطهای مختلف صنعتی
محدودیتهای دستگاه هواساز
– هزینه اولیه بالا
– نیاز به نگهداری منظم برای عملکرد بهینه
– تأثیر شرایط محیطی بر عملکرد و مصرف انرژی
خرید دستگاه هواساز از بستانچی
دستگاه هواساز، یکی از ارکان اصلی در سیستمهای تهویه مطبوع، نقش کلیدی در افزایش بهرهوری انرژی، حفظ کیفیت هوا و ایمنی محیطهای صنعتی دارد. انتخاب مناسب تجهیزات، طراحی بهینه، و نگهداری منظم از عوامل اصلی در افزایش طول عمر و کارایی این دستگاه است. گروه صنعتی بستانچی با نیم قرن تجربه در زمینه تهویه مطبوع و تولید انواع دستگاه های هواساز آماده ارائه انواع خدمات و مشاوره در زمینه تهویه مطبوع به کارفرمایان گرامی میباشد. برای خرید و کسب اطلاعات بیشتر در خصوص “دستگاه هواساز” با کارشناسان ما در گروه صنعتی بستانچی با شمارهی ۵۸۳۹۲۲۰۸-۰۲۱ تماس بگیرید.
مزایای دستگاه های هواساز گروه صنعتی بستانچی
- امکان طراحی Single Zone و Multi Zone
- امکان ارائه پلاگ فنهای اسپایدری AC و EC برند MyAir انگلستان
- دمپرهای ایرفویل آلومینیومی
- بهره گیری از پروفیلهای Thermal Break به منظور کاهش تلفات انرژی
- امکان ارائه تابلو کنترل مجهز به PLC جهت کنترل پمپ، شیر تدریجی کویل، دور فن و …
- درب های بازشو مجهز به قفل کلیدخور و لولای آلومینیومی آلیاژی دایکاست ساخت اروپا تولید شده مطابق با تکنولوژی روز دنیا
- امکان کنترل دور بدون نیاز به VFD با استفاده از موتورهای EC
- قابلیت تامین سرمایش از طریق کویل آبی و کویل DX دارای پوشش ضد خوردگی
- قابلیت تامین گرمایش از طریق کویل آبگرم، کویل بخار و یا کوره هوای گرم
- فیلتراسیون بر حسب درخواست مشتری
- امکان ارائه قطره گیر پلی اتیلن با مقاومت بالا در برابر تغییرات دما
- بدنه به صورت دو جداره با لایه میانی عایق پشم سنگ تا ضخامت 22mm
- درزبندی با نوار لاستیکی و خمیر تروستات
- رنگ بدنه پودری الکترواستاتیک و کورهای به ضخامت ۷۰ میکرون
- چراغ ضد آب تونلی، دریچه بازدید از شیشه دو جداره، دسترسی به گریس خور از بیرون دستگاه
- استفاده از کلید اختلاف فشار(Different Pressure Switch ) به منظور صحت عملکرد فنها
- پوشش بدنه با ورق PVC پشت چسبدار جهت جلوگیری از بروز صدمه در مراحل مختلف حمل و نصب
- بهره گیری از نرم افزارهای به روز مطابق با استانداردهای جهانی در انتخاب اجزای سیستم و امکان ارائه خروجی مربوطه
- سیستم مالتی زون
- استفاده از پروفیل، ورق، یراق آلات و قطعات اروپایی
