فن کویل سقفی یکی از پرکاربردترین سیستمهای تهویه مطبوع است که برای سرمایش و گرمایش فضاهای داخلی مورد استفاده قرار میگیرد. این سیستم با عملکردی ساده و در عین حال کارآمد، به تنظیم دمای محیطهای مختلف کمک میکند. در این مطلب، به بررسی جامع فن کویل سقفی، نحوه عملکرد، انواع، مزایا و معایب آن و نکات مهم برای خرید و نگهداری این دستگاه میپردازیم.
فن کویل سقفی چیست؟
فن کویل سقفی یک دستگاه تهویه مطبوع است که از دو بخش اصلی تشکیل شده است:
- فن: وظیفه گردش هوا در دستگاه را بر عهده دارد. فن هوا را از محیط مکش کرده و از روی کویلها عبور میدهد.
- کویل: کویلها شامل لولههایی هستند که آب سرد یا گرم از آنها عبور میکند. هوا با عبور از روی این کویلها سرد یا گرم شده و سپس به فضای مورد نظر دمیده میشود.
آب سرد یا گرم از طریق سیستمهای مرکزی مانند چیلر (برای سرمایش) یا بویلر (برای گرمایش) به کویلها ارسال میشود و به این ترتیب دمای هوا تنظیم میشود.
نحوه عملکرد فن کویل سقفی
عملکرد فن کویل سقفی بر اساس تبادل حرارت بین هوا و آب سرد یا گرم است که درون کویلهای دستگاه جریان دارد. این فرآیند به دو روش اصلی انجام میشود:
- سرمایش: در فصل تابستان، آب سرد از چیلر مرکزی به فن کویل سقفی ارسال میشود. فن هوا را از محیط میکشد و از روی کویلهای سرد عبور میدهد. این باعث میشود دمای هوا کاهش یافته و هوای خنک به داخل اتاق یا فضای مورد نظر دمیده شود.
- گرمایش: در فصل زمستان، آب گرم از بویلر مرکزی به فن کویل سقفی فرستاده میشود. فن مجدداً هوا را از محیط میکشد و از روی کویلهای گرم عبور میدهد. این عمل باعث گرم شدن هوا شده و هوای گرم به فضا دمیده میشود.
یکی از ویژگیهای مهم فن کویل سقفی این است که امکان تنظیم دما به صورت مجزا در هر اتاق یا فضای مورد نظر را فراهم میکند. این امر به کاربران اجازه میدهد تا دمای هر فضا را مطابق با نیاز خود تنظیم کنند.
اجزای فن کویل سقفی
فن : فن وظیفه گردش هوا در فن کویل سقفی را برعهده دارد.
کویل : کویل یک قطعه کلیدی در سیستمهای تهویه مطبوع، گرمایشی و سرمایشی است که از مجموعهای از لولهها (اغلب از جنس مس یا آلومینیوم) تشکیل شده و برای انتقال حرارت بین دو محیط مختلف استفاده میشود.
- فیلتر هوا : فیلتر هوا مانع از ورود گرد و غبار به درون فن کویل سقفی میشود.
- الکتروموتور : الکتروموتورها وظیفه انتقال توان و انرژی به فن را بر عهده دارند.
- پلنیوم (Plenum) : به محفظهای گفته میشود که برای توزیع و انتقال یکنواخت هوا در سیستمهای تهویه مطبوع استفاده میشود. پلنیومها با عایقبندی مناسب، جلوی نشت هوا و ایجاد صدا را میگیرند و به بهبود کیفیت و بازدهی سیستم کمک میکنند.
- سینی درین : سینی تخلیه در فن کویل، بخشی است که وظیفه جمع آوری آب کندانس را به عهده دارد و در بخش زیرین دستگاه نصب میشود.
انواع فن کویل سقفی
فن کویل سقفی به دو نوع اصلی تقسیم میشود که هر کدام دارای ویژگیها و کاربردهای خاصی هستند:

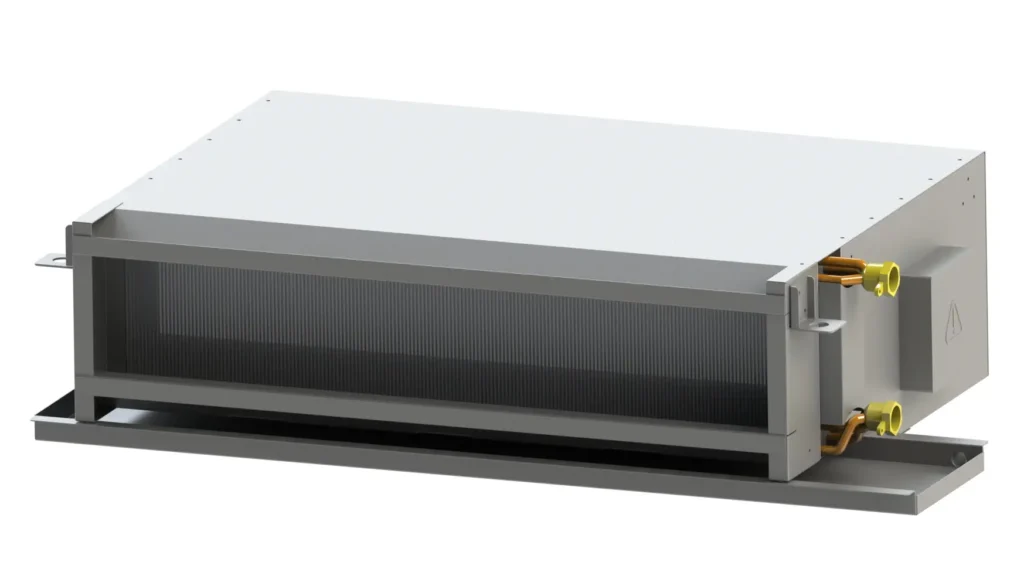

- فن کویل سقفی توکار: این نوع دستگاه درون سقف کاذب نصب میشود و تنها دریچههای تهویه در معرض دید قرار میگیرند. این نوع فن کویل سقفی به دلیل پنهان بودن درون سقف، جلوهای زیبا و مینیمالیستی به فضای داخلی میبخشد و برای فضاهایی که طراحی داخلی اهمیت دارد، مناسب است. یکی از معایب این نوع، نیاز به فضای کافی در سقف برای نصب است.
- فن کویل سقفی روکار: این دستگاه مستقیماً زیر سقف نصب میشود و به راحتی در دسترس است. این نوع فن کویل سقفی معمولاً در فضاهایی استفاده میشود که امکان استفاده از سقف کاذب وجود ندارد. از نظر نصب و نگهداری آسانتر است، اما به دلیل دید بودن دستگاه ممکن است از نظر زیبایی کمتر جذاب باشد.
- فن کویل سقفی کانالی : این نوع فن کویل سقفی در بالای سقف کاذب قرار می گیرد و هوای تولیدی از طریق کانال کشی در نقاط مختلف ساختمانی توزیع میگردد. برای این منظور فشار استاتیکی فن کویلهای کانالی، نسبت به فن کویلهای سقفی توکار بالاتر میباشد.
مزایا فن کویل سقفی
- کنترل مستقل دما: یکی از بزرگترین مزایای فن کویل سقفی این است که امکان کنترل دما در هر اتاق یا فضای مجزا وجود دارد. این ویژگی برای فضاهایی که نیازهای گرمایشی و سرمایشی متفاوتی دارند، بسیار مفید است.
- نصب و راهاندازی آسان: این دستگاهها به راحتی قابل نصب هستند و برای ساختمانهای جدید و یا بازسازی شده مناسبند. به ویژه در فضاهایی که سقف کاذب وجود دارد، نصب فن کویل توکار میتواند بسیار ساده باشد.
- صرفهجویی در مصرف انرژی: به دلیل امکان تنظیم دما برای هر فضا، مصرف انرژی بهینهتر میشود. به جای اینکه تمام ساختمان به یک دما گرم یا سرد شود، هر بخش میتواند به دمای دلخواه کاربران برسد.
- زیبایی و فضای کم: به ویژه در مدلهای توکار، دستگاه درون سقف پنهان میشود و تنها دریچههای تهویه در معرض دید قرار دارند. این طراحی باعث میشود تا فضای بیشتری در اتاق باقی بماند و زیبایی دکوراسیون داخلی حفظ شود.
- کاربری گسترده: فن کویل سقفی در انواع فضاها از جمله منازل مسکونی، ادارات، هتلها، بیمارستانها و مراکز تجاری مورد استفاده قرار میگیرند.
معایب فن کویل سقفی
- نیاز به نگهداری منظم: فن کویل سقفی نیاز به نگهداری منظم دارد. فیلترها باید به صورت دورهای تمیز یا تعویض شوند تا کیفیت هوا و کارایی دستگاه حفظ شود. همچنین، کویلها نیز باید از رسوبات و آلودگیها پاک شوند.
- صدای فن: با وجود تلاش برای کاهش صدای این دستگاهها، ممکن است برخی مدلها در زمان کار صدا تولید کنند. این مسئله به خصوص در فضاهای آرام مانند اتاق خواب یا کتابخانهها میتواند آزاردهنده باشد.
- فضای نصب: مدلهای توکار به فضای کافی در سقف نیاز دارند. اگر فضای کافی در سقف وجود نداشته باشد، نصب فن کویل سقفی دشوار میشود و ممکن است نیاز به تغییرات ساختاری باشد.
نکات مهم برای خرید فن کویل سقفی
هنگام خرید فن کویل سقفی، باید به چند نکته کلیدی توجه کنید:
- ظرفیت دستگاه: ظرفیت سرمایشی و گرمایشی دستگاه باید با نیازهای فضای مورد نظر هماهنگ باشد. برای محاسبه ظرفیت مناسب، عواملی مانند اندازه اتاق، تعداد افراد حاضر در فضا، و میزان نور خورشید وارد شده به اتاق را در نظر بگیرید.
- صدای دستگاه: در محیطهایی که نیاز به آرامش بیشتری دارند، مدلهایی با سطح صدای کمتر انتخاب کنید. برخی از مدلها دارای عایقهای صوتی هستند که میزان صدای تولید شده را کاهش میدهند.
- مصرف انرژی: دستگاههایی با مصرف انرژی بهینه و دارای برچسب انرژی بالا، هم در کاهش هزینههای انرژی و هم در حفاظت از محیط زیست موثر هستند.
