سیستم تهویه پارکینگ؛ راهنمای جامع طراحی، مدیریت دود و انتخاب تجهیزات
سیستم تهویه پارکینگ یکی از سیستمهای ضروری در پارکینگهای بسته و زیرزمینی است. این پارکینگها به دلیل محدود بودن ارتباط مستقیم با هوای آزاد، به تهویه مناسب برای تخلیه آلایندههای ناشی از فعالیت خودروها و تأمین هوای تازه نیاز دارند.
عملکرد سیستم تهویه پارکینگ تنها به شرایط عادی محدود نمیشود و در بسیاری از پروژهها، در شرایط اضطراری مانند آتشسوزی نیز بخشی از سیستم مدیریت و تخلیه دود محسوب میشود. در این شرایط، کنترل و هدایت دود میتواند به فراهم شدن زمان مناسب برای خروج افراد، حفظ شرایط مناسبتر در مسیرهای تخلیه و تسهیل دسترسی نیروهای آتشنشانی کمک کند. همچنین کنترل گسترش دود به سایر بخشهای ساختمان یکی از اهداف مهم سیستم مدیریت دود است.
عملکرد صحیح این سیستم به عواملی مانند ظرفیت و جانمایی فنها، مسیر ورود هوای تازه و تخلیه هوا، هندسه پارکینگ، نحوه کنترل تجهیزات و سناریوی حریق بستگی دارد. در ادامه، طراحی سیستم تهویه پارکینگ، روشهای مختلف تهویه، مدیریت دود و تجهیزات مورد استفاده را از دیدگاه مهندسی بررسی میکنیم.
روشهای تهویه پارکینگ
سیستم تهویه پارکینگ به دو روش سنتی و نوین انجام میشود که عبارتند از :

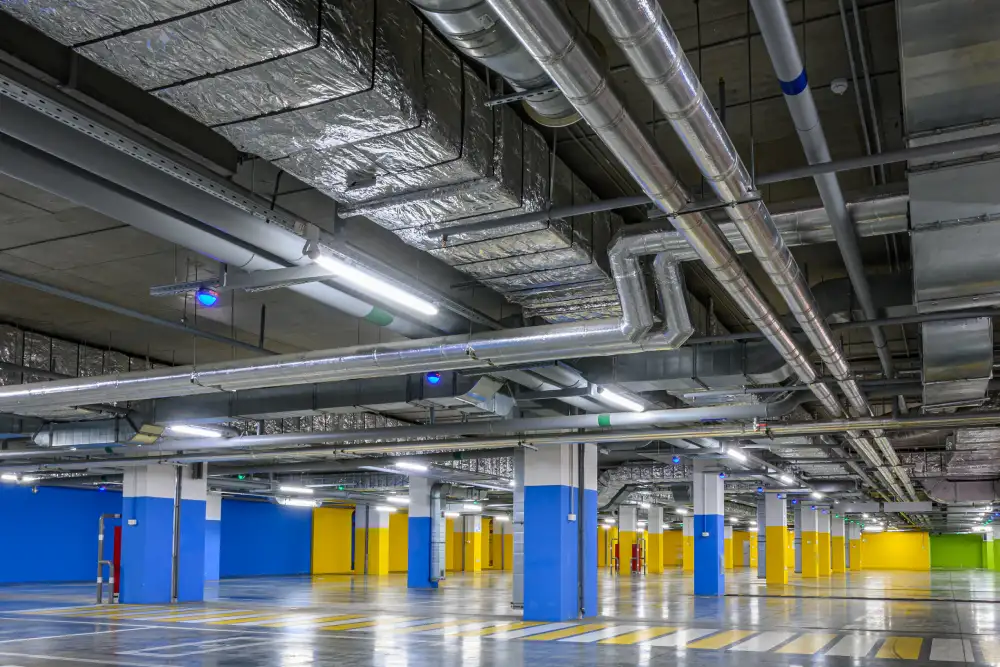

سیستم تهویه پارکینگ با کانال کشی :
در سیستم تهویه کانالی، هوای آلوده از طریق شبکه کانال و دریچههای مکش جمعآوری شده و به کمک فنهای تخلیه از پارکینگ خارج میشود. همزمان، هوای تازه بهصورت طبیعی یا مکانیکی وارد محیط شده و جایگزین هوای تخلیهشده میشود.
طراحی شبکه کانال، محل دریچههای مکش، ظرفیت فنهای تخلیه و نحوه تأمین هوای تازه در عملکرد صحیح این سیستم نقش مهمی دارند.
سیستم تهویه پارکینگ با جت فن :
در این روش، جت فنها با ایجاد جریان و انتقال مومنتوم به هوای محیط، به هدایت هوای آلوده یا دود در مسیر موردنظر و به سمت نقاط تخلیه کمک میکنند. جت فنهای مورد استفاده در پارکینگ میتوانند بر اساس طراحی و مشخصات پروژه دارای ساختار محوری یا سانتریفیوژ باشند.
استفاده از جت فن میتواند نیاز به شبکه گسترده کانالکشی در فضای پارکینگ را کاهش دهد و در نتیجه فضای بیشتری در زیر سقف برای سایر تأسیسات باقی بگذارد. با این حال، عملکرد مناسب این سیستم وابسته به جانمایی صحیح جت فنها، ظرفیت فنهای اصلی تخلیه و تأمین هوا، هندسه پارکینگ و مسیر جریان هوا است.
در پروژههایی که جت فن بخشی از سیستم کنترل یا تخلیه دود در شرایط حریق است، تجهیزات باید متناسب با الزامات پروژه و رده مقاومت دمایی موردنیاز، مانند F300 یا F400، انتخاب و تأیید شوند.
تفاوت سیستم تهویه پارکینگ با کانال کشی و جت فن
سیستمهای کانالکشی یکی از روشهای متداول برای تهویه پارکینگ هستند که در آنها هوای آلوده از طریق شبکه کانال و دریچههای مکش جمعآوری شده و توسط فنهای تخلیه به خارج از پارکینگ منتقل میشود. با این حال، اجرای شبکه گسترده کانال میتواند با محدودیتهایی مانند افزایش زمان و هزینه اجرا، اشغال فضای زیر سقف، ایجاد تداخل با سایر تأسیسات و کاهش ارتفاع مفید پارکینگ همراه باشد.
از نظر آیرودینامیکی نیز وجود کانال، اتصالات، زانوها، تبدیلها و دریچهها باعث ایجاد افت فشار در مسیر جریان میشود. فنهای سیستم باید بهگونهای انتخاب شوند که بتوانند دبی موردنیاز را در مقابل مجموع افت فشار شبکه تأمین کنند. بنابراین طراحی شبکه کانال و انتخاب صحیح فن تأثیر مستقیمی بر توان مصرفی و عملکرد سیستم خواهد داشت.
در مقابل، در سیستم تهویه مبتنی بر جت فن، بخش قابلتوجهی از انتقال هوا در فضای خود پارکینگ انجام میشود و جت فنها با ایجاد مومنتوم، جریان هوا را به سمت نقاط تخلیه هدایت میکنند. کاهش نیاز به شبکه گسترده کانالکشی میتواند فضای اشغالشده در زیر سقف را کاهش دهد و انعطاف بیشتری برای جانمایی سایر تأسیسات ایجاد کند.
با این حال، نمیتوان سیستم جت فن را در تمام پروژهها جایگزین قطعی سیستم کانالکشی دانست. انتخاب میان سیستم کانالی، جت فن یا ترکیبی از این دو باید بر اساس هندسه و ابعاد پارکینگ، ارتفاع سقف، مسیرهای ورود و خروج هوا، الزامات مدیریت دود، محدودیتهای معماری، مصرف انرژی و نتایج محاسبات و تحلیل جریان هوا انجام شود.
در بسیاری از پارکینگهای بزرگ و پروژههایی که محدودیت فضای زیر سقف دارند، استفاده از جت فن میتواند راهکار مناسبی برای کاهش حجم کانالکشی و هدایت مؤثر جریان هوا باشد؛ مشروط بر اینکه جانمایی و عملکرد تجهیزات بر اساس طراحی مهندسی انجام شده باشد.
| معیار | سیستم کانالکشی | سیستم جت فن |
|---|---|---|
| شبکه کانال | گستردهتر | بسیار محدودتر |
| فضای زیر سقف | بیشتر اشغال میشود | اشغال فضای کمتر |
| افت فشار شبکه | معمولاً بیشتر | شبکه کانال محدودتر |
| انعطاف در جانمایی | وابسته به مسیر کانال | بیشتر، ولی وابسته به تحلیل جریان |
| تأثیر معماری پارکینگ | بالا | بسیار بالا |
| نیاز به تحلیل جریان هوا | مهم | بسیار مهم |
| هدایت موضعی جریان | محدود به دریچهها | توسط جت فنها |
| مناسب برای مدیریت دود | با طراحی مناسب | با طراحی مناسب |
مزایای سیستم تهویه پارکینگ با جت فن
استفاده از جت فن در سیستم تهویه پارکینگ میتواند به کاهش حجم کانالکشی، استفاده بهتر از فضای زیر سقف و ایجاد انعطاف بیشتر در هدایت جریان هوا کمک کند. البته میزان این مزایا به طراحی سیستم، معماری پارکینگ، نحوه کنترل تجهیزات و شرایط بهرهبرداری هر پروژه بستگی دارد.
کاهش مصرف انرژی در شرایط بهرهبرداری
یکی از مزایای مهم سیستم جت فن، امکان طراحی سیستم تهویه بر اساس نیاز واقعی پارکینگ است. در شرایط بهرهبرداری عادی میتوان با استفاده از سنسورهای مونوکسیدکربن (CO) و سیستم کنترل، عملکرد تجهیزات تهویه را متناسب با میزان آلودگی محیط مدیریت کرد.
در چنین طراحیهایی، فنها الزاماً بهصورت مداوم با حداکثر ظرفیت کار نمیکنند و بسته به منطق کنترلی پروژه، امکان روشن و خاموش شدن مرحلهای تجهیزات یا کنترل دور برخی فنها وجود دارد. این روش میتواند مصرف انرژی سیستم تهویه را در دورههایی که میزان آلایندهها پایین است کاهش دهد.
از سوی دیگر، کاهش شبکه گسترده کانالکشی میتواند افت فشار مرتبط با کانالها و اتصالات را نیز کاهش دهد. با این حال، میزان واقعی صرفهجویی انرژی باید بر اساس طراحی و مشخصات هر پروژه ارزیابی شود و نمیتوان برای تمام پارکینگها مقدار یکسانی در نظر گرفت.
استفاده بهتر از فضای زیر سقف پارکینگ
شبکه کانالکشی میتواند بخش قابلتوجهی از فضای زیر سقف پارکینگ را اشغال کند و در برخی پروژهها باعث ایجاد محدودیت برای عبور سایر تأسیسات مکانیکی و الکتریکی شود.
در سیستمهای مبتنی بر جت فن، به دلیل کاهش نیاز به کانالکشی گسترده در فضای پارکینگ، امکان استفاده بهتر از ارتفاع مفید وجود دارد. این ویژگی بهخصوص در پارکینگهایی با ارتفاع محدود یا تراکم بالای تأسیسات اهمیت بیشتری پیدا میکند.
کاهش حجم عملیات نصب و اجرا
اجرای سیستم کانالی نیازمند ساخت، انتقال و نصب کانالها، ساپورتها، اتصالات و دریچههای متعدد است. با افزایش ابعاد پارکینگ، حجم این عملیات نیز میتواند افزایش پیدا کند.
در سیستم جت فن، کاهش حجم کانالکشی میتواند بخشی از عملیات اجرایی را کاهش داده و در شرایط مناسب پروژه باعث کاهش زمان نصب شود. البته هزینه نهایی باید با در نظر گرفتن تعداد جت فنها، فنهای اصلی تخلیه و تأمین هوا، سیستم کنترل، کابلکشی، تجهیزات جانبی و الزامات حریق ارزیابی شود.
انعطاف بیشتر در طراحی معماری و تأسیسات
کاهش کانالکشی گسترده، علاوه بر آزاد کردن فضای زیر سقف، میتواند هماهنگی سیستم تهویه با سایر تأسیسات ساختمان را سادهتر کند. این موضوع بهویژه در پارکینگهایی که شبکه لولهکشی آتشنشانی، سینی کابل، روشنایی، لولههای تأسیساتی و سایر تجهیزات در زیر سقف قرار دارند اهمیت دارد.
با این حال، جانمایی جت فنها نیز باید با توجه به تیرها، ستونها، تابلوها، تجهیزات سقفی و سایر موانع انجام شود؛ زیرا وجود مانع در مسیر پرتاب هوا میتواند بر عملکرد جت فن و الگوی جریان هوا اثر بگذارد و جانمایی نامناسب تجهیزات و وجود موانع در مسیر جریان میتواند باعث ایجاد نواحی مرده در پارکینگ و کاهش اثربخشی سیستم تهویه شود.
بهبود نظم فضای زیر سقف
کاهش حجم کانالکشی میتواند فضای زیر سقف پارکینگ را خلوتتر کرده و هماهنگی بصری بیشتری میان تجهیزات ایجاد کند. این ویژگی در پروژههایی که کیفیت معماری و نظم تأسیسات پارکینگ اهمیت دارد، میتواند یکی دیگر از مزایای سیستم جت فن محسوب شود.
تهویه پارکینگ با جت فن چگونه انجام میشود؟

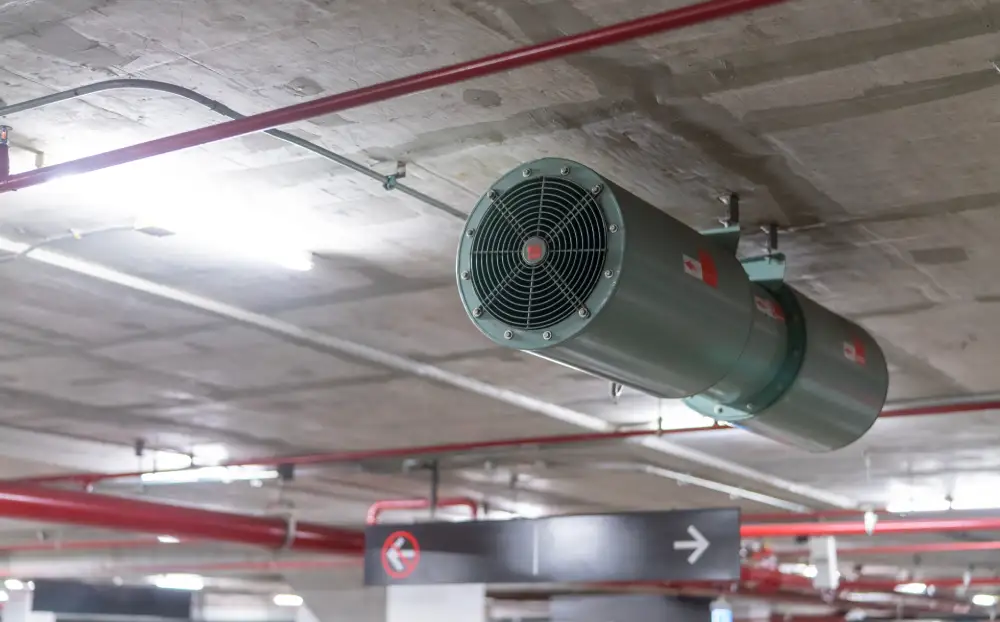

جت فن پارکینگی یکی از تجهیزات اصلی مورد استفاده در سیستم تهویه پارکینگ با جت فن است. این فنها با ایجاد جریان پرسرعت هوا و انتقال مومنتوم به هوای اطراف، باعث حرکت و هدایت جریان هوا در فضای پارکینگ میشوند. جت فنهای پارکینگی با توجه به طراحی و شرایط پروژه میتوانند از نوع محوری یا سانتریفیوژ باشند.
در پارکینگهای بسته و زیرزمینی که تهویه طبیعی کافی وجود ندارد، کنترل آلایندههای ناشی از فعالیت خودروها، بهویژه مونوکسیدکربن (CO) و اکسیدهای نیتروژن، اهمیت زیادی دارد. در شرایط بهرهبرداری عادی، جت فنها هوای آلوده را در مسیر تعیینشده به سمت نقاط تخلیه هدایت میکنند و فنهای تخلیه وظیفه خارج کردن هوای آلوده از پارکینگ را بر عهده دارند. همزمان، هوای تازه از طریق بازشوهای مناسب یا فنهای تأمین هوا وارد محیط میشود.
در شرایط آتشسوزی، نحوه عملکرد سیستم تغییر میکند. جت فنها میتوانند بر اساس سناریوی حریق برای هدایت دود به سمت نقاط تخلیه مورد استفاده قرار گیرند و فنهای تخلیه دود، محصولات ناشی از حریق را از فضای پارکینگ خارج کنند. نحوه روشن و خاموش شدن جت فنها، جهت حرکت جریان و عملکرد فنهای اصلی باید بر اساس طراحی سیستم مدیریت دود و شرایط پروژه تعیین شود.
بنابراین، عملکرد مناسب سیستم تهویه پارکینگ با جت فن تنها به تعداد یا ظرفیت جت فنها وابسته نیست. عواملی مانند جانمایی جت فنها، جهت پرتاب هوا، محل فنهای تخلیه و تأمین هوا، موانع سازهای، هندسه پارکینگ و منطق سیستم کنترل نیز باید در فرآیند طراحی مورد بررسی قرار گیرند.
سیستم تهویه و مدیریت دود پارکینگ میتواند از اجزایی مانند جت فن، فن تخلیه، فن تأمین هوا، دمپر، سنسور مونوکسیدکربن و سیستم کنترل تشکیل شود. بسته به الزامات پروژه و طراحی سیستم مدیریت دود، تجهیزات دیگری نیز ممکن است در مجموعه سیستم مورد استفاده قرار گیرند که در ادامه نقش هر یک را بررسی میکنیم.
سایر اجزای سیستم تهویه پارکینگ با جت فن
عملکرد صحیح سیستم تهویه پارکینگ با جت فن تنها به جت فنها وابسته نیست. این سیستم از مجموعهای از تجهیزات تشکیل میشود که باید بر اساس ظرفیت طراحی، سناریوی کنترلی و الزامات ایمنی پروژه بهصورت هماهنگ عمل کنند. از مهمترین اجزای سیستم میتوان به دمپرها، فنهای تخلیه، فنهای تأمین هوا، سنسورهای مونوکسیدکربن و در صورت نیاز تجهیزات کنترل دود و آتش اشاره کرد.
دمپر : دمپرها برای کنترل یا قطع و وصل جریان هوا در بخشهای مختلف سیستم تهویه مورد استفاده قرار میگیرند. در سیستمهای تهویه و مدیریت دود پارکینگ، نوع و نحوه عملکرد دمپرها باید متناسب با کاربری آنها و سناریوی کنترلی پروژه تعیین شود.
اگزاست فن : اگزاست فن وظیفه خارج کردن هوای آلوده از پارکینگ را بر عهده دارد و ظرفیت آن باید بر اساس دبی و فشار موردنیاز سیستم انتخاب شود. در سیستم جت فن، جت فنها جریان هوا را به سمت نقاط تخلیه هدایت میکنند و فنهای اصلی تخلیه، هوای آلوده را از ساختمان خارج میکنند.
در صورتی که فن تخلیه بخشی از سیستم تخلیه دود در شرایط حریق باشد، علاوه بر مشخصات آیرودینامیکی، الزامات عملکرد در دمای بالا نیز باید در انتخاب آن در نظر گرفته شود. بسته به الزامات طراحی و استاندارد مورد استفاده، فنهای تخلیه دود میتوانند دارای طبقهبندی مقاومت حرارتی مانند F300 یا F400 باشند.
ساپلای فن : از ساپلای فن برای تامین هوای تازه استفاده میشود. فن های ساپلای باید در محیطی ایمین و خارج از خطر آتش سوزی مطابق با مبحث سوم مقررات ملی ساختمان نصب شوند. این الزام و همچنین نحوه عملکرد این فنها که هوای تازه را از محیط خارج از پارکینگ تامین میکنند باعث شده است که دست طراحان را در انتخاب فن بازگذاشته و میتوانند از فن های معمولی با کلاسهای حرارتی متنوعی با توجه به مشخصات فنی سازنده استفاده کنند.
سنسور مونوکسید کربن : سنسور مونوکسید کربن دستگاهی برای تشخیص میزان نشت این گاز سمی در محیط است. نام دیگر این دستگاه سنسور آشکارساز یا هشدار دهنده است. این سنسورها در مدل های مختلف آنالوگ یا دیجیتال هستند. وظیفه این سنسورها شناسایی دائم گازهای آلاینده در محیط پارکینگ میباشند. همچنین بسیاری از این سنسورها دارای ماژول حرارتی می باشند که میتوان در عملکرد تهویه مطبوع برای حفظ دمای بهینه محیط پارکینگ نیز از آنها استفاده کرد.
پرده دود و آتش : پرده دود و آتش سیستم تخصصی حفاظت از آتش است که برای کنترل گسترش آتش و دود در داخل ساختمان طراحی شده است. عملکرد دوگانه آن به مهار آتش و کنترل دود میپردازد و به افزایش ایمنی در هنگام حوادث آتش سوزی نیز کمک میکند. مطالب تکمیلی در خصوص این سیستم را در مقاله “پرده دود و آتش چیست” مطالعه کنید.
ضوابط آتش نشانی برای تهویه پارکینگ
در خصوص تهویه دود پارکینگ قوانین دقیقی توسط سازمان آتش نشانی تدوین شده است که رعایت آن توسط سازندگان الزامیست. هدف از تدوین این قوانین کاهش خسارات مالی و جانی ناشی از آتش سوزی در پارکینگ هاست. این قوانین با تکیه بر استانداردهای NFPA 92 ، BS-7346-7 و NFPA88A تدوین شده اند. سازمان آتش نشانی برای سیستم تهویه پارکینگ با هر یک از روشهای کانال کشی یا جت فن ضوابط مشخصی در نظر گرفته است، برای مطالعه کامل این ضوابط میتوانید به مقاله “قوانین آتش نشانی برای تهویه پارکینگ” مراجعه کنید.
